電力系統三相四線制解析!
原創 2017-03-16 楊天寶 電力工程技術
三相四線制一般包括提供三個相電壓的三個相線（A、B、C線，U、V、W線或L1、L2、L3）和中性線（零線）（N線），不單獨設地線（PE線），而是中性線（零線）和地線共用一條線路。
在一些平衡負載（如大功率空調等電器）中也指由三個相線和地線構成的系統，由于負載平衡不需要中性線。中國規定，民用供電線路相線之間的電壓（即線電壓）為380V，相線和地線或中性線之間的電壓（即相電壓）均為220V。進戶線一般采用單相三線制，包括三個相線中的一個，另外兩條線路實質上同為中性線和地線共用的一條線路。

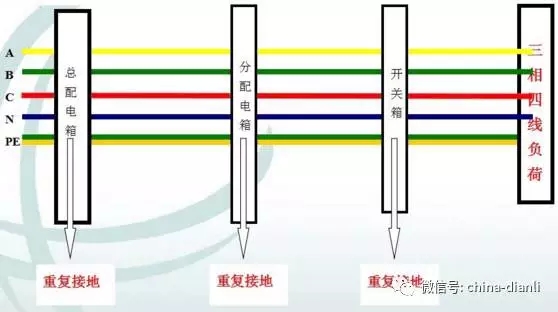

三相四線制（T三相四線制N-C系統）
該接法包含：三根相線L1---(A)相、L2---(B)相、L3---(C)相和一根零線PEN，是工作零線與保護零線合一設置的接零保護系統。PEN線是為了從380V相間電壓中獲得220V線間電壓而設的，有的場合也可以用來進行零序電流檢測，以便進行三相供電平衡的監控。
注：用工作零線兼作接零保護線，可以稱作保護中性線，可用NPE 表示。
1 ）由于三相負載不平衡，工作零線上有不平衡電流，在線路上產生一定的電位差，所以與保護線所聯接的電氣設備金屬外殼對大地有一定的電壓。
2 ）如果工作零線斷線，則保護接零的漏電設備外殼帶電（對地220V！）。
3 ）如果電源的相線碰地，則設備的外殼電位升高，使中性線上的危險電位蔓延。
4 ）TN-C 系統干線上使用漏電保護器時，漏電保護器后面的所有重復接地必須拆除，否則漏電開關合不上；而且，工作零線在任何情況下都不得斷開。所以，實用中工作零線只能讓漏電保護器的上側有重復接地
5 ）TN-C 方式供電系統只適用于三相負載基本平衡（無220V負載）情況。

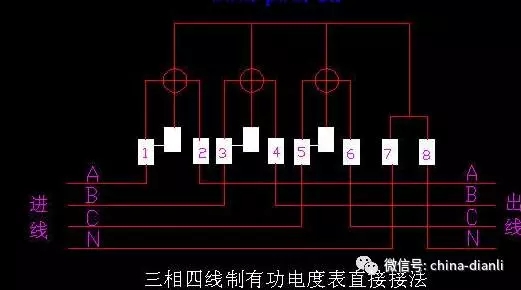

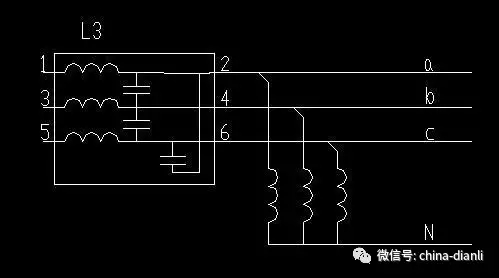

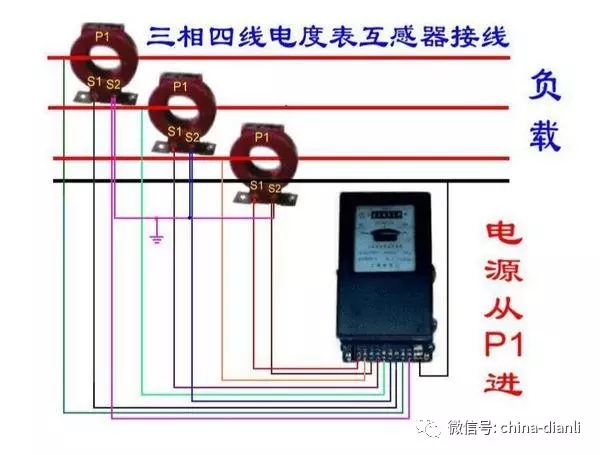

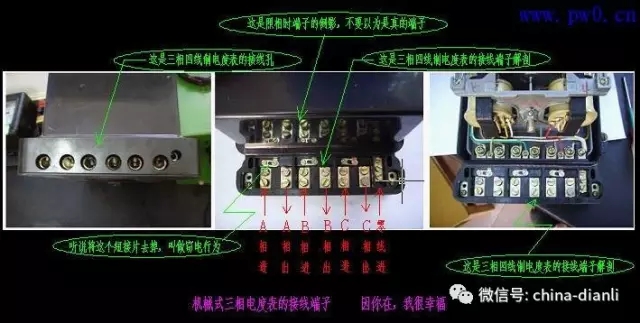

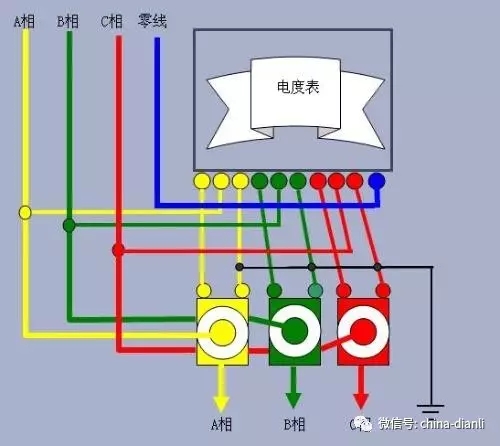

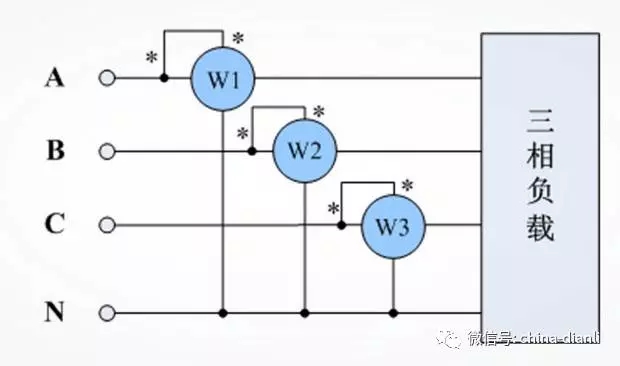

三相四線制，在低壓配電網中，輸電線路一般采用三相四線制，其中三條線路分別代表A,B,C三相，另一條是中性線N（如果該回路電源側的中性點接地，則中性線也稱為零線，如果不接地，則從嚴格意義上來說，中性線不能稱為零線）。
在進入用戶的單相輸電線路中，有兩條線，一條我們稱為火線，另一條我們稱為零線，零線正常情況下要通過電流以構成單相線路中電流的回路。
而三相系統中，三相平衡時，中性線（零線）是無電流的，故稱三相四線制；在380V低壓配電網中為了從380V線間電壓中獲得220V相間電壓而設N線，有的場合也可以用來進行零序電流檢測，以便進行三相供電平衡的監控。
|
